CO2InjectorResistivity Management Unit
与切割机联机使用， 实现高质量加工
降低工作物带电现象

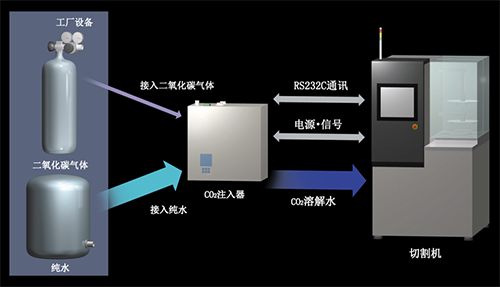

将纯水的阻抗值降低到，可以降低切割加工中工作物带电现象，防止工作物污染， 以及器件的静电破坏。内嵌式CO2注入器， 通过将二氧化碳气体体注入切削水路，将切削水阻抗值调节并控制在合适范围内。

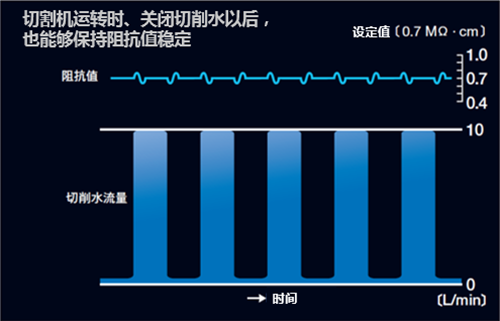

阻抗值的稳定控制
本公司推出的内嵌式CO2注入器，是为纯水流量瞬息万变的切割机量身打造的，专用阻抗值调整装置。该装置采用了通过阻抗值感应器实现的回复控制以及2段调节二氧化碳气体浓度的多级混合方式，可高精度调整阻抗值。此外，即使在阻抗值波动较大的打开/关闭切削水操作时，也能够维持高度的稳定性，因此无需进行切削水的常时排水。

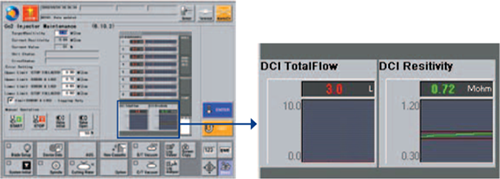

与切割机的联机功能
在切割机的操作接口上即可统一完成内嵌式CO2注入器的各种设定，阻抗值亦会和切削水流量同时实时显示在切割机操作画面上。阻抗值超出设定范围时，切割机将自动报警或停止切割作业，避免不良发生。
阻抗值记录功能
切割机的全自动运转开始，每片工作物切割完毕，以及报警时的阻抗值都可以自动保存在切割记录中，有助于生产管理。

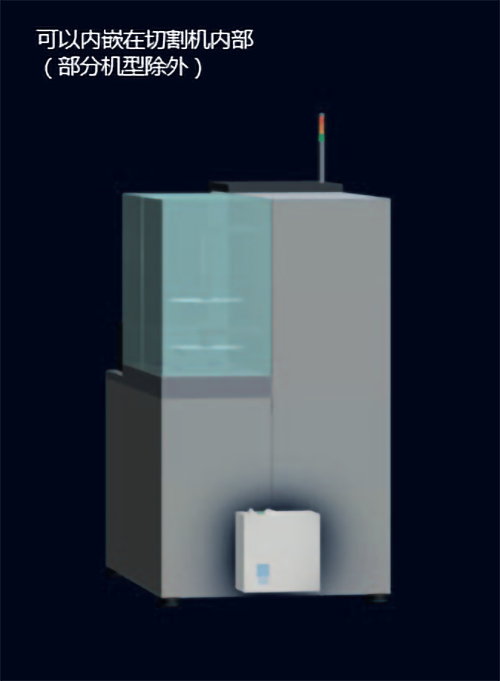

内嵌式
该装置可以内嵌在DFD6240， DFD6340/6341， DFD6361/6362/6363，DFD6450切割机的下侧机体中。
Specifications
| Specification | Unit | Standard specification | Low-resistivity specification |
|---|---|---|---|
| Flow rate | L/min | 3 ～ 15 | |
| Resistivity setting range | MΩ・cm | 0.5 ～ 1.0 | 0.2 ～ 0.6 |
| Resistivity fluctuation range※ | Within targeted specific resistance ±10 % | Within targeted specific resistance ±0.06 MΩ•cm | |
| Deionized water supply pressure | MPa | 0.2 ～ 0.5 | |
| Coolant temperature | Deg C | 20 ～ 25 | |
| CO2consumption | g/h | Refer to the attached table | |
| Equipment dimensions (W×D×H) | mm | 328 × 178 × 365 | |
| Dry Mass | kg | Approx.13 | |
*The flow rate is constant within the range from 3 to 15 L/min at the supply water temperature from 20 to
25ºC
Note: This machine does not include a CO2 gas cylinder and cylinder stand
CO2 consumption
Standard specification
| 1.0 MΩ･cm | 0.7 MΩ･cm | 0.5 MΩ･cm | |
|---|---|---|---|
| 6 L/min | 1.20 | 1.38 | 1.92 |
| 9 L/min | 1.38 | 1.65 | 2.46 |
| 15 L/min | 1.74 | 2.19 | 3.54 |
Low-resistivity specification
| 0.6 MΩ･cm | 0.4 MΩ･cm | 0.2 MΩ･cm | |
|---|---|---|---|
| 6 L/min | 1.59 | 2.46 | 6.82 |
| 9 L/min | 1.97 | 3.26 | 9.81 |
| 15 L/min | 2.72 | 4.87 | 15.78 |
※为了改善，机器的外观，特征，规格等本公司可能在未预先通知用户的情况下实施变更。
※使用时，请先确认标准规格书。
