Z09 SERIESElectroformed Bond Blades
通过高精度的集中度调整技术，对应各种加工需求
- 电铸结合剂
加工对象: PZT, LiTaO3, Ceramics, Silicon wafer, etc
Z09系列是一种电铸结合剂切割刀片，尤其适合于要求高品质加工时细小颗粒的应用。通过5个等级的集中度，可同时满足切割品质和使用寿命。此外，还采用新开发的高强度结合剂，有望实现高垂直度的加工以及提高加工速度。
- 对集中度进行了5个等级的细分，充实了切割刀片的选择范围
- 选择低集中度切割刀片，可减少间歇磨刀
- 采用高强度结合剂，实现高垂直度的加工以及提高加工速度

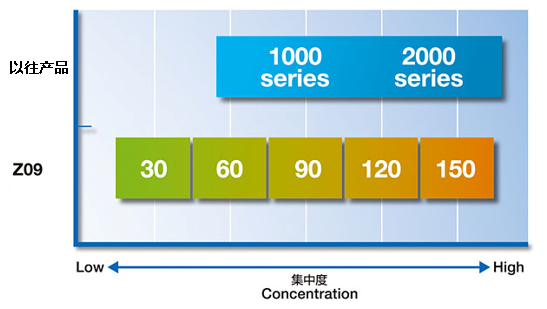

集中度范围
在切割加工中，集中度※会影响到磨粒层的消耗速度（使用寿命）以及加工品质（崩缺-chipping尺寸），通过集中度的高精度控制技术，使切割刀片消耗量及加工品质更趋于稳定。
※ 集中度是指在切割刀片中，金刚石（钻石）磨粒所占有的体积比例值。
例如，集中度100就是表示金刚石（钻石）磨粒所占的体积为25 %。
实验结果
PZT加工
以往NBC-Z切割刀片难以进行的深槽加工，Z09系列能够实现高垂直度的加工。
| Workpiece | PZT |
| Blade | NBC-ZB 1060-V 52 x 0.03 x 40 Z09-SD1700-Y1-30 52 x 0.03A1 x 40-V |
| Blade exposure | 1.3 mm |
| Speed | 4 mm/s |
| Spindle revolution | 30,000 min-1 |
| Depth | Half Cut (1 mm depth) |
陶瓷加工
在陶瓷加工中， Z09系列能夠用以往NBC-Z切割刀片难以实现的速度进行加工。
| Workpiece | Alumina ceramics 96% |
| Work size | 70 x 60 x 0.28 mmt |
| Blade | NBC-ZB 1060-V 52 x 0.03 x 40 Z09-SD1700-Y1-30 52 x 0.03A1 x 40-V |
| Blade exposure | 1.3 mm |
| Spindle revolution | 20,000 min-1 |
技术规格
Z09 SERIESElectroformed Bond Blades
下订单时
在下订单时，请用户将产品型号名称、各种尺寸等资讯及所需数量通知本公司。另外在初次订购时，本公司销售窗口会根据不同加工要求，协助用户选择合适的产品。届时请提供切割材料、尺寸、形状、及使用设备之型号等相关资讯。
※ 为了改进产品，本公司可能在未通知用户的情況下，就对产品规格进行变更，因此请仔细核对规格后再下订单。
为了安全使用本公司的各种产品
为了预防发生因研削磨轮、切割刀片(以下通称精密加工冶具)的破损而造成的各种事故和人身伤害，请严格遵守下列各注意事项。
- 请使用安全挡板（包括喷嘴外壳或外盖）。
- 在使用注有限制旋转数的精密加工冶具时，请不要超出其规定的旋转数范围。
- 在安裝精密加工冶具时，请遵照设备（装置）使用说明书的规定，正确地进行安裝。
- 请不要使精密加工冶具掉落在地上，或发生碰撞。
- 在每次使用精密加工冶具前必须先进行检查，如果有缺口或其他破损，请停止使用。
- 在开始使用前，请先仔细阅读相关设备（装置） 的使用说明书。
- 请不要使用经过改裝的设备（装置）。
- 请不要使用不符合设备（装置） 指定尺寸的精密加工冶具。
- 除了研削、切割及切削作业以外，请不要使用在其他用途。
- 在使用湿式研削、切割用精密加工冶具时，请使用冷却液。
