Z09 SERIESElectroformed Bond Blades
高精度な集中度コントロール技術により様々なニーズに対応
- 電鋳ボンド
加工対象：PZT、LiTaO3、セラミックス、シリコンウェーハ、他
Z09シリーズは、特に高品位な加工が求められる細かい粒径のアプリケーションに適した電鋳ボンドブレードです。5段階の集中度ラインナップにより、品質とライフのバランスの取れたブレードの選択が可能です。また、新開発の高強度ボンドの採用により、真直性の高い加工や加工速度の向上が期待できます。
- 集中度細分化技術によりブレードの選択範囲を拡充
- 低集中度ブレードを選択することでインターバルドレスを低減
- 高強度ボンドの採用により、真直性の高い加工・加工速度の向上を実現
集中度範囲
集中度※は、ダイシング加工において消耗量(ライフ)に影響し、その集中度を高精度に制御することで、消耗量と品質をより安定化させることが可能です。
※ 集中度とは、ブレードに含まれているダイヤモンド砥粒の割合を示す値です。
例えば集中度100とは、体積の25％を砥粒が占めている状態です。
実験データ

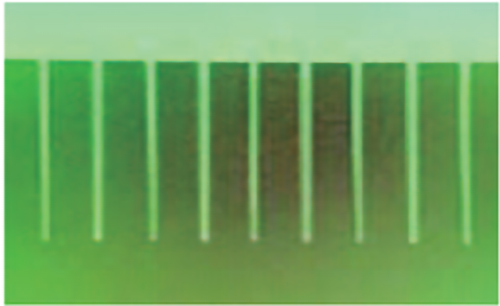

PZTの加工
従来のNBC-Zブレードでは難しい深溝加工でも、Z09シリーズでは真直性の高い加工が可能です。
| Workpiece | PZT |
| Blade | NBC-ZB 1060-V 52 x 0.03 x 40 Z09-SD1700-Y1-30 52 x 0.03A1 x 40-V |
| Blade exposure | 1.3 mm |
| Speed | 4 mm/s |
| Spindle revolution | 30,000 min-1 |
| Depth | Half Cut (1 mm depth) |

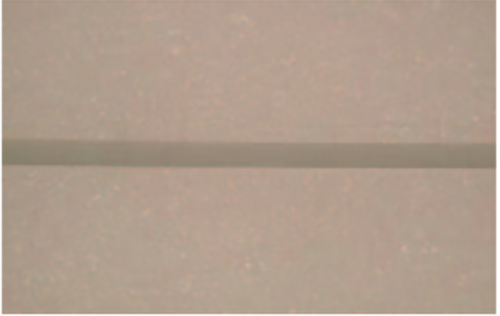

アルミナセラミックスの加工
Z09シリーズは、セラミックスの加工においても、従来のNBC-Zブレードでは実現できなかった速度での加工が可能です。
| Workpiece | Alumina ceramics 96% |
| Work size | 70 x 60 x 0.28 mmt |
| Blade | NBC-ZB 1060-V 52 x 0.03 x 40 Z09-SD1700-Y1-30 52 x 0.03A1 x 40-V |
| Blade exposure | 1.3 mm |
| Spindle revolution | 20,000 min-1 |
仕様
Z09 SERIESElectroformed Bond Blades
お問い合わせ
ご質問・ご相談等ございましたら、お気軽にお問い合わせ下さい。
ご注文に際して
タイプ名・各寸法及び数量をお知らせください。また、新規ご注文の場合は弊社営業担当員が選定のお手伝いをさせていただきます。研削材料・寸法・形状・使用機械（装置）その他諸条件を詳しくお知らせください。
※仕様は改良のため、お断りなく変更させていただくことがありますので、ご確認の上ご発注くださいますようお願い申し上げます。
安全にご使用いただくために
ブレード、ホイール（以下、精密加工ツール）の破損による事故やケガを未然に防止するために以下の事項を必ずお守りください。
- 安全カバー（ノズルケース、カバー）を使用してください。
- 制限回転数表示のある精密加工ツールは指定の回転数を超えて使用しないでください。
- 精密加工ツールを装着する際は機械（装置）の取扱説明書に従って正しく装着してください。
- 精密加工ツールを落としたり、ぶつけたりしないでください。
- 使用する際には必ず毎回精密加工ツールを確認して、欠けやその他破損がある場合は使用を中止してください。
- ご使用の機械（装置）の取扱説明書をよく読んでからご使用ください。
- 改造された機械（装置）は使用しないでください。
- 機械（装置）指定サイズに合わない精密加工ツールは使用しないでください。
- 切断・研削以外の目的には使用しないでください。
- 湿式切断の精密加工ツールは冷却液をご使用ください。
