Z09 SERIESElectroformed Bond Blades
透過高精度的集中度控制技術，可對應多樣化加工需求
- 電鑄結合劑
加工對象: PZT, LiTaO3, Ceramics, Silicon wafer, etc
Z09系列是一種電鑄結合劑切割刀片，特別適合於要求高品質加工時細小研磨粒徑的應用。透過5個等級的集中度，可同時滿足切割品質和使用壽命。此外，還採用新開發的高強度結合劑，有望實現高垂直度的加工以及提高加工速度。
- 透過集中度細分化技術，擴充了切割刀片的選擇範圍
- 透過選擇低集中度的切割刀片，可減少間歇磨刀(Interval Dress)
- 採用高強度結合劑，可實現高垂直度的加工以及提高加工速度

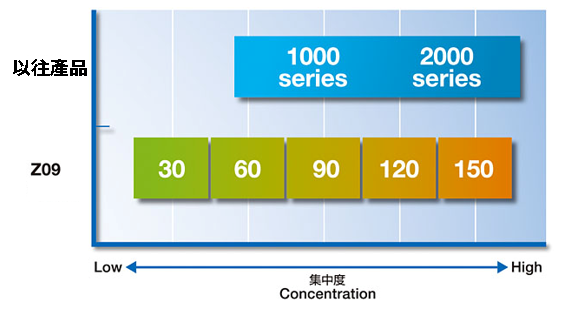

集中度範圍
在切割加工中，集中度※會影響研磨顆粒的磨耗量（使用壽命），透過集中度的高精度控制，可使切割刀片磨耗量及加工品質更趨於穩定。
※集中度是指在切割刀片中，鑽石研磨顆粒所占有的比例值。
例如，集中度100指的是，研磨顆粒所占體積為25 ％的狀態。
實驗結果

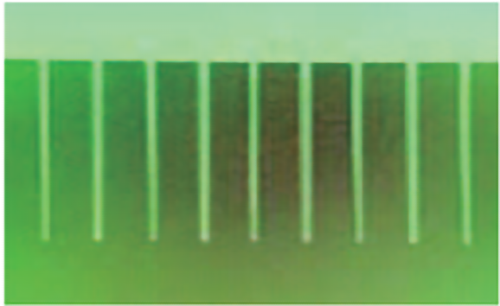

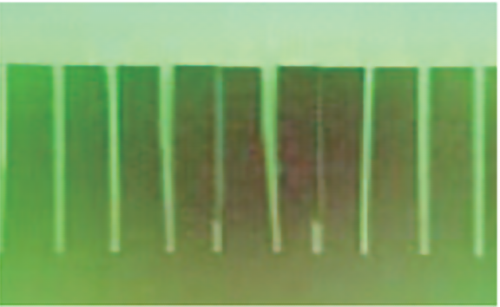

PZT加工
以往NBC-Z切割刀片難以進行的深槽加工，在Z09系列卻能夠實現高垂直度的加工。
| Workpiece | PZT |
| Blade | NBC-ZB 1060-V 52 x 0.03 x 40 Z09-SD1700-Y1-30 52 x 0.03A1 x 40-V |
| Blade exposure | 1.3 mm |
| Speed | 4 mm/s |
| Spindle revolution | 30,000 min-1 |
| Depth | Half Cut (1 mm depth) |

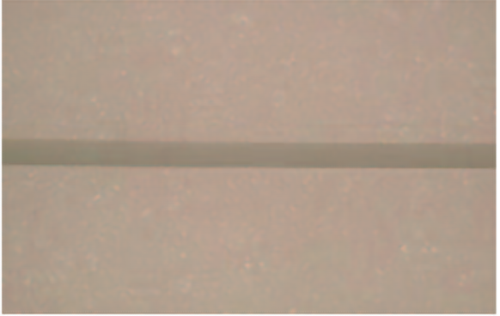

氧化鋁陶瓷加工
在陶瓷加工中， Z09系列能夠用以往NBC-Z切割刀片難以實現的速度進行加工。
| Workpiece | Alumina ceramics 96% |
| Work size | 70 x 60 x 0.28 mmt |
| Blade | NBC-ZB 1060-V 52 x 0.03 x 40 Z09-SD1700-Y1-30 52 x 0.03A1 x 40-V |
| Blade exposure | 1.3 mm |
| Spindle revolution | 20,000 min-1 |

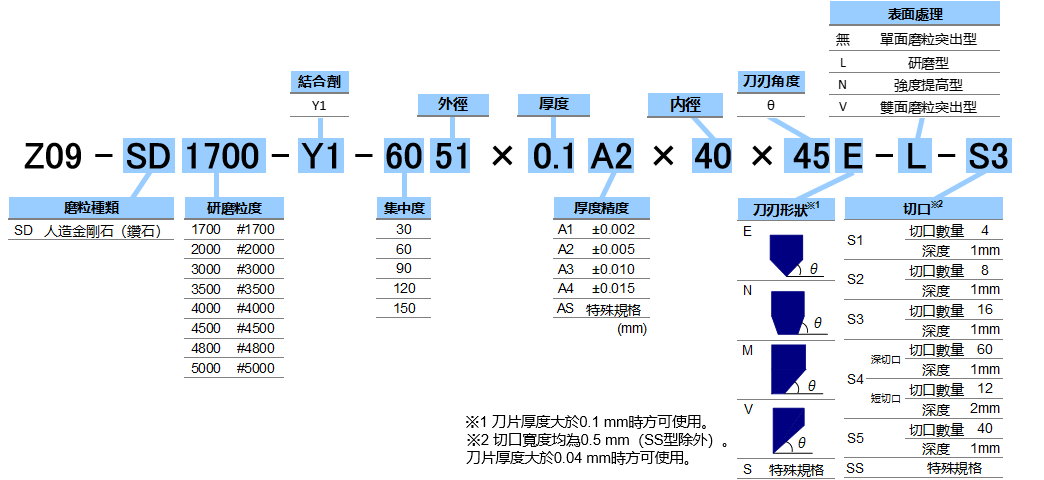

規格
Z09 SERIESElectroformed Bond Blades
下訂單時
在下訂單時，請用戶將產品型號名稱、各種尺寸等資訊及所需數量通知本公司。另外在初次訂購時，本公司銷售窗口會根據不同加工要求，協助用戶選擇合適的產品。屆時請提供切割材料、尺寸、形狀、及使用設備之型號等相關資訊。
※ 為了改進產品，本公司可能在未通知用戶的情況下，就對產品規格進行變更，因此請仔細核對規格後再下訂單。
為了安全使用本公司的各種產品
為了預防發生因研削磨輪、切割刀片(以下通稱精密加工治具)的破損而造成的各種事故和人身傷害，請嚴格遵守下列各注意事項。
- 請使用安全擋板（包括噴嘴外殼或外蓋）。
- 在使用注有限制旋轉數的精密加工治具時，請不要超出其規定的旋轉數範圍。
- 在安裝精密加工治具時，請遵照設備（裝置）使用說明書的規定，正確地進行安裝。
- 請不要使精密加工治具掉落在地上，或發生碰撞。
- 在每次使用精密加工治具前必須先進行檢查，如果有缺口或其他破損，請停止使用。
- 在開始使用前，請先仔細閱讀相關設備（裝置） 的使用說明書。
- 請不要使用經過改裝的設備（裝置）。
- 請不要使用不符合設備（裝置） 指定尺寸的精密加工治具。
- 除了研削、切割及切削作業以外，請不要使用在其他用途。
- 在使用濕式研削、切割用精密加工治具時，請使用冷卻液。
