DAD324Automatic Dicing Saw

兼顾世界上最小的占地面积和功能性，针对6英寸加工物的小型化切割机

标准搭载高转矩2.0 kW主轴，最大对应6英寸加工物，特殊选配时可对应150 mm方形加工物的单轴切割机

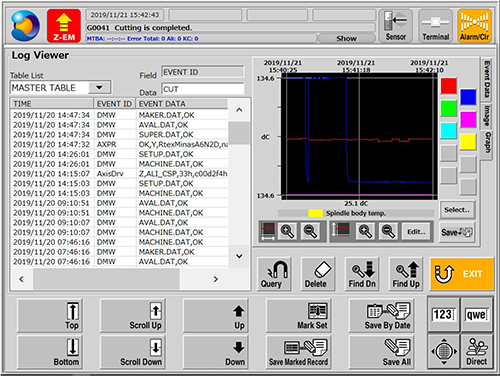

采用高性能的MCU来提升软件运作速度及操作反应速度，X，Y，Z轴全部采用伺服电机，以提高轴的速度和生产效率。标准配置的PC ，通过选配功能可对应通信控制系统。除此之外，采用新型NCS(Non-Contact Setup)以提高测量精度和缩短测量时间。

mm/s

宽度仅为490 mm的紧凑设计，特别是将数台切割机并列运行时,对提高单位面积的生産效率有重大的意义

※ DISCO调查

Specification		Unit
Max. workpiece size		-	Φ6 inch/150 × 150 mm (user-specified specification)
X-axis	Cutting range	mm	160
X-axis	Cutting speed	mm/s	0.1 - 800
Y-axis	Cutting range	mm	162
	Index step	mm	0.0001
	Index positioning accuracy	mm	0.005/160 (Single error)0.003/5
Z-axis	Max. stroke	mm	32.2
	Moving resolution	mm	0.000002(2 nm)
	Repeatability accuracy	mm	0.001
θ-axis	Max. rotating angle	deg	320
Spindle	Rated output	kW	2.0 at 40,000 min^-1
	Rated torque	N・m	0.48
	Rotation speed range	min^‐1	3,000 - 40,000
Equipment dimensions（W × D × H）		mm	490 × 870 × 1,670
Equipment weight		kg	Approx. 420

※ 此机种标准对应刀片外径为55.56 mm，最厚为1.2 mm厚度的加工物。
※ 为了改善，机器的外观，特征，规格等本公司可能在未预先通知用户的情况下实施变更。
※ 机器的使用条件，请先确认标准规格书。
