DAD3360Automatic Dicing Saw
可满足各种加工需求的Φ300 mm手动切割机
- Φ300 mm
- 单主轴
高加工适应性
占地面积与以往的机型DAD3350相同，但可对应的工作物尺寸扩大到了Φ300 mm。此外，该设备标准配置了输出功率为1.8 kW的主轴，不仅能够切割硅晶圆，还能对大型封装基板、SAW滤波器等各种尺寸、各种材质的电子组件进行切割。
充实的选配
DAD3360与以往的机型一样，为了提高加工质量、减少运行成本以及加工难切削材料，备有充实的选配。
实现稳定、高生产效率的加工
采用高刚性门式结构，并且为了抑制热伸缩及振动的影响，改变了主轴的支撑点位置，将支撑点移向主轴的前部，提供了稳定的加工点。此外，提高了各轴的移动速度，实现了高生产效率。
追求操作便利性
采用了LCD触摸式液晶显示器及GUI (Graphical User Interface)。可直观地显示加工状况和各种状态，只要触摸图形化按钮，就可以轻松地完成操作。
此外，标准配置了在DFD6000系列中采用的XIS (Extended Interface
System)模式。在显微镜图像操作中，将频繁使用的画面移动、光量调整、焦距调整等功能集中在一个画面上，可提高作业效率。
主要的选配
测长对准
对于树脂基板等会产生不规则伸缩的材质，通过在多个点进行对准，可实现高精度的加工。

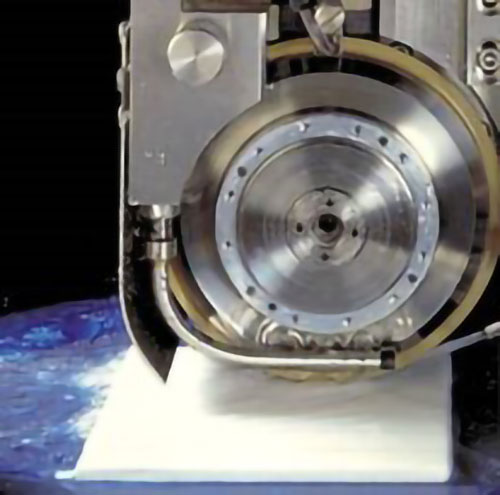

2.2 kW主轴
通过搭载高扭矩、高刚性的2.2 kW主轴，最大能装配Φ5英寸的刀片，可进行高负荷的加工，例如：对石英玻璃、陶瓷等难切削材料或超过3 mm的厚工作物进行加工，以及透过厚刀片进行开槽等。
对应多片粘贴
可将多片封装基板粘贴在1个胶片框架上进行工作（最多可对应16片）。
后续机种
Specifications
| Specification | Unit | 1.8 kW | 2.2 kW | |
|---|---|---|---|---|
| Max. workpiece size | mm | Φ300 (250 mm × 250 mm user-specified specification) | ||
| X-axis | Cutting range | mm | 310 | |
| Cutting speed | mm/s | 0.1 ～ 1,000 | ||
| Y-axis | Cutting range | mm | 310 | |
| Index step | mm | 0.0001 | ||
| Index positioning accuracy | mm | 0.002/310 (Single error) 0.002/5 |
||
| Z-axis | Max. stroke | mm | 32.2 | 31.4 |
| Moving resolution | mm | 0.00005 | ||
| Repeatability accuracy | mm | 0.001 | ||
| θ-axis | Max. rotating angle | deg | 320 | |
| Spindle | Rated torque | N・m | 0.29 | 0.70 |
| Rotation speed range | min‐1 | 6,000 ～ 60,000 | 3,000 ～ 30,000 | |
| Equipment dimensions(W×D×H) | mm | 880 × 1,000 × 1,800 | ||
| Equipment weight | kg | Approx. 1,100 | ||
※ 为了改善，机器的外观，特征，规格等本公司可能在未预先通知用户的情况下实施变更。
※ 机器的使用条件，请先确认标准规格书。
Product Lineup
| Machine type |
| Spindle |
| C/T |
| Machine dimentions（W × D × H） |
| Machine weight（kg） |
 |  |  |  |  |  | |  |  |  |  |
| DAD324 | DAD3221 | DAD3231 | DAD3241 | DAD3350 | DAD3351 | DAD3361 | DAD3431 | DAD3651 | DAD3660 | DAD3661 |
| 半自动 | 半自动 | 半自动 | 半自动 | 半自动 | 半自动 | 半自动 | 半自动 | 半自动 | 半自动 | 半自动 |
| 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 |
| 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 490 × 870 × 1,670 | 490 × 870 × 1,670 | 650 × 950 × 1,670 | 650 × 950 × 1,670 | 900 × 1,050 × 1,800 | 880 × 1000 × 1,800 | 880 × 1,000 × 1,800 | 730 × 900 × 1,670 | 790 × 790 × 1,800 | 1,350 × 1,200 × 1,890 | 1,350 × 1,200 × 1,800 |
| 420 | 420 | 550 | 550 | 1,200 | 1,100 | 1,100 | 600 | 1,040 | 1,500 | 1,550 |
