DAD323Automatic Dicing Saw

※本設備已經停產。 (關於零件供應請洽此處)

半導體晶圓到各種電子元件等多種加工皆可適用，世界上最小的切割機

這是搭載了最大可對應6吋方形工作物，高扭力2.0 kW主軸的單軸切割機。透過安裝Y軸光學尺規格(選配)，可以達到高精度的跳格控制，也可對應玻璃、陶瓷等難切削的加工材料。另外也可選擇使用選配規格的高轉速1.8 kW主軸(最大轉速:60,000 min^-1)，是泛用性極高的切割機。

此款切割機採用了高性能的MCU來提升軟體運作速度及操作反應速度。更將X，Y，Z軸高速化，實現了產能提升。

mm/s

寬僅490 mm的小巧型設計可以提升將數台裝置並列運作時，每單位面積的生產效率。

※DISCO調查

標準搭載自動校準機能

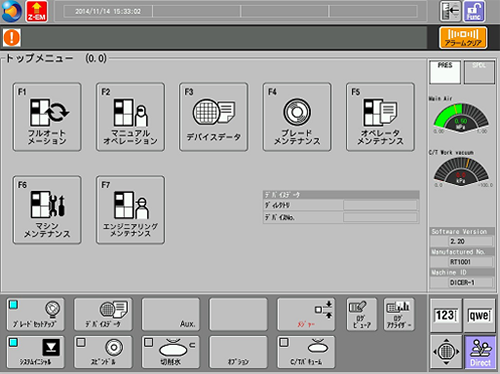

透過15吋螢幕與GUI(Graphical User Interface) 進行操作
透過更大的螢幕可提高資料的可見性、增加情報量
搭載了操作容易的3000系列共通操作介面（有與DAD322介面互換的模式）

Specification		Unit
Max. workpiece size		-	Φ6 inch/ 150×150 mm (user-specified specification)
X-axis	Cutting range	mm	160
X-axis	Cutting speed	mm/s	0.1 ～ 800
Y-axis	Cutting range	mm	162
	Index step	mm	0.0001
	Index positioning accuracy	mm	0.005/160 (Single error)0.003/5
Z-axis	Max. stroke	mm	32.2（Φ2 inch blades）
	Moving resolution	mm	0.00005
	Repeatability accuracy	mm	0.001
θ-axis	Max. rotating angle	deg	320
Spindle	Rated output	kW	2.0 at 40,000 min^-1
	Rated torque	N・m	0.48
	Rotation speed range	min^‐1	3,000 ～ 40,000
Equipment dimensions(W×D×H)		mm	490 × 870 × 1,600
Equipment weight		kg	Approx.400

※ 為了產品的外觀、特徵、規格的改良，本公司可能在未預先通知用戶的情況下就實施變更。
※ 請在使用前先確認機台的標準仕樣書。
